水泥煙道管作為建筑排煙、通風系統(tǒng)的核心部件，需具備耐高溫、抗腐蝕、低阻力等特性�，F(xiàn)代生產(chǎn)工藝通過自動化成型、高壓養(yǎng)護與精密檢測技術(shù)，實現(xiàn)了規(guī)�；�、高質(zhì)量生產(chǎn)。以下從原料配比、成型工藝、養(yǎng)護與檢測三方面展開詳述。

原料配比：科學配方奠定性能基礎

煙道管需長期承受100℃-300℃高溫煙氣，原料選擇需滿足耐熱性要求。水泥采用低堿度硫鋁酸鹽水泥或高鋁水泥，早期強度高且耐熱性優(yōu)異，可承受400℃短期高溫；骨料選用5-10mm玄武巖碎石（耐火度＞1580℃）與硅質(zhì)砂（SiO₂含量≥95%），提升混凝土密實性；外加劑中，0.5%-1%的硅酸鋁纖維增強抗裂性能，聚羧酸系高效減水劑控制水灰比在0.3-0.35，降低孔隙率。模具采用鋼制螺旋或分體式結(jié)構(gòu)，內(nèi)壁鍍鉻處理（粗糙度≤Ra0.8），確保脫模后管體內(nèi)壁光滑，減少煙氣阻力。

成型工藝：自動化設備保障結(jié)構(gòu)精度

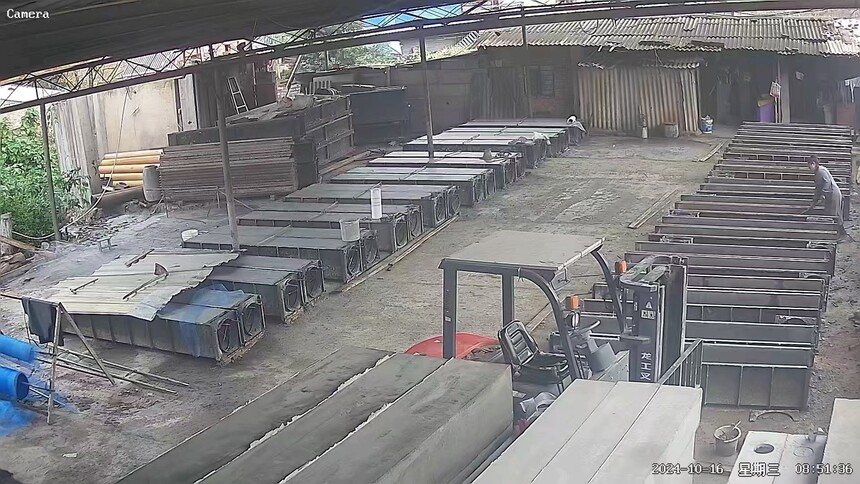

現(xiàn)代生產(chǎn)采用振動澆筑與離心成型結(jié)合技術(shù)。以振動澆筑為例，強制式雙臥軸攪拌機將骨料、水泥、纖維與外加劑充分混合，坍落度控制在80-100mm，避免離析�；旌狭瞎嗳肽＞吆�，附著式振動器以2000-3000次/分鐘頻率振實，確保復雜結(jié)構(gòu)密實無空洞；離心成型則通過300-500r/min旋轉(zhuǎn)使物料緊貼模壁，壁厚均勻性誤差≤±2mm。對于異形煙道管（如變徑管、彎頭），需結(jié)合3D打印技術(shù)定制模具，實現(xiàn)復雜結(jié)構(gòu)精準成型。

養(yǎng)護與檢測：全流程管控確保安全性能

初凝后，煙道管進入高壓蒸汽養(yǎng)護窯，分三階段控制：升溫階段（2小時，速率≤15℃/h至90℃）、恒溫階段（6小時，保持90±2℃促進水化反應）、冷卻階段。養(yǎng)護后混凝土強度達30MPa以上方可脫模。成品需通過多項檢測：耐熱試驗將管體置于300℃烘箱中2小時，無爆裂變形；氣密性測試施加500Pa壓力持續(xù)10分鐘，壓降≤50Pa；抗?jié)B性按GB/T 50082標準，0.8MPa水壓下24小時無滲漏。此外，超聲波檢測儀抽查管體內(nèi)部缺陷，空洞率≤0.5%。

技術(shù)創(chuàng)新：綠色化與智能化升級

隨著綠色建筑標準提升，行業(yè)正探索輕量化與低碳化路徑。例如，采用玻璃纖維增強混凝土（GRC）可減重30%，同時提升抗折強度；引入碳捕集技術(shù)，將蒸汽養(yǎng)護產(chǎn)生的二氧化碳轉(zhuǎn)化為碳酸鈣填充孔隙，降低碳排放。智能化方面，工業(yè)互聯(lián)網(wǎng)技術(shù)實現(xiàn)設備遠程監(jiān)控，通過扭矩傳感器實時監(jiān)測離心機穩(wěn)定性，偏差≤±5%；AI算法優(yōu)化原料配比，減少試錯成本。

從原料配比到成品檢測，水泥煙道管生產(chǎn)工藝通過精密控制與技術(shù)創(chuàng)新，為建筑通風系統(tǒng)提供了安全、環(huán)保、高效的解決方案。未來，隨著材料科學與智能制造的深度融合，煙道管生產(chǎn)將向更輕量化、更低碳化的方向邁進。
